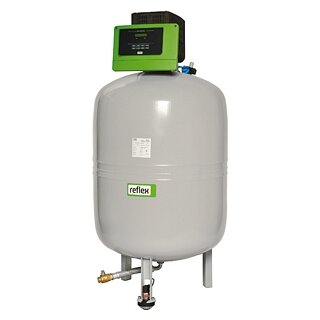

Reflex Druckhaltestation kompressorgesteuert RSC 400 kompressorgesteuerte Druckhaltestation in Kompaktbauweise für geschlossene Heizwasser- und Kühlkreisläufe. Gebaut nach den sicherheitstechnischen Anforderungen der DIN EN 12828 und den Anforderungen der VDI 4708, mit CE-Kennzeichen. Die Reflexomat Compact Einheit besteht aus einem bodenstehenden Membran-Druckausdehnungsgefäss, gebaut nach DIN EN 13831 sowie Richtlinie EU 2014/68/EU (EU-DGRL) mit CE- Kennzeichnung, sowie aufgesetzter Steuereinheit aus Druckluftpneumatik und vertikal, bedienfreundlich ausgerichteter Reflex Control Basic Steuerungs- und Bedieneinheit. Membran-Druckausdehnungsgefäss,stehende Ausführung mit Füssen inkl. Messumformer zur Gefässinhaltsmessung, Systemanschluss mit integriertem Kompensator,Butyl-Membran,Innenraum luftseitig, aussen komplett kunststoffbeschichtet. Pneumatik:Druckluftkompressor,besondere Schalldämmtechnik für flüsterleisen Betrieb, bauteilgeprüftes Luftmagnetventil, bauteilgeprüftes Sicherheitsventil, zur Druckabsicherung des Membran- Druckausdehnungsgefässes,elekronischem Drucksensor, sowie entsprechender Verbindungsleitungen. Die Reflex Control Basic Steuerung ist in ein robustes Kunststoffgehäuse integriert, in der sowohl die Leistungs- und Kommunikationselektronik und das Bedientableau mit schmutzunempfindlicher Folientastatur untergebracht ist. Control Basic ist eine vollautomatische frei parametrierbare Mikroprozessorsteuerung mit Echtzeituhr, differenzierendem Fehler- und Parameterspeicher, zweizeiliger Klartextanzeige für Systemdruck, Gefässfüllniveau und allen relevanten Betriebs- und Störmeldungen, LED-Anzeige der Betriebsmodi und allgemeiner Fehlermeldung. Reflex Control Remote ready, vorbereitet für Remote Funktionen. Kommunikationselektronik bestehend aus:Schnittstelle RS 485 als Datenschnittstelle bzw. Für den Anschluss optionaler Kommunikationkomponenten,potenzialfreier Ausgang zur Weiterleitung der Sammelmeldung,Eingang zur Auswertung eines Kontaktwasserzählers,Augang zur Ansteuerung einer externen Nachspeiseeinrichtung. Die Kompakteinheit aus Steuereinheit und Gefäss ist intern komplett verrohrt und anschlussfertig nach VDE-Vorschriften verdrahtet, mit Netzanschlusskabel (l=5 m) und Schukostecker. Funktion: Druckhaltung in den Grenzen von +/- 0,1 bar, optionale Kontrollierte Nachspeisung, automatische Unterbrechung und Störmeldung bei Überschreitung der Laufzeit und/oder der Zyklenanzahl. Auswertemöglichkeit eines Kontaktwasserzählers incl. Optional möglicher Kapazitätsüberwachung von Ionentauschern in der Nachspeiseleitung.
